一、概述
GGD型低压固定式成套开关设备适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定工作电流至4000A配电系统中，作为动力、照明及配电设备的电能转换、分配和控制之用。
GGD型低压固定式成套开关设备本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活，组合方便，实用性强，结构新颖，防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。
本产品符合IEC439、GB7251标准。

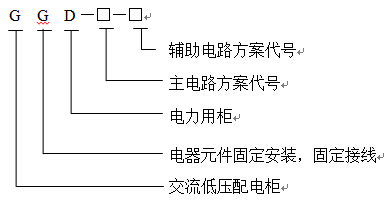

二、型号含义
三、使用条件
1、周围空气温度不高于+40℃,不低于-5℃，24h内平均温度不超过+35℃。
2、户内安装使用，使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度+40℃时不超过50%，在较低温度时允许时有较大的相对温度，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面的倾斜度不超过5°。
5、装置安装环境要求没有火灾、爆炸危险，没有足以破坏绝缘的腐蚀性气体，没有剧烈震动和冲击的场所。
6、用户有特殊要求时，可以与本公司协商解决。
四、主要技术参数
|
型号 |
额定电压（V） |
额定电流（A） |
额定短路开关电源（KA） |
额定短时 耐受电流（Is）(KA) |
额定峰值耐受电流（KA） |
|
GGD1 |
380 |
A |
1000 |
15 |
15 |
30 |
|
B |
600(630) |
|
C |
400 |
|
GGD2 |
380 |
A |
2000 |
30 |
30 |
63 |
|
B |
1500(1600) |
|
C |
1000 |
|
GGD3 |
380 |
A |
4000 |
65 |
65 |
143 |
|
B |
3150 |
|
C |
2500 |
五、结构特点
1、柜体采用通用柜的形式，构架用8MF冷弯形钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供贷，以保证柜体的精度和质量。通用柜的零件按模块原理设计，并有20mm的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。
2、配电柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热孔，当柜内电器元件发热后，热量上升。通过上端孔排出，而冷风不断地由下端孔补充进柜，使其形成自然 通风道，达到散热目的。
3、配电柜按照现代化工业产品造型设计，整柜美观大方，面目一新。
4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处嵌有一根山型橡胶条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。
6、柜体面漆选用聚脂桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒服的视觉环境。
7、柜体的顶盖在需要时可拆除，便于现场主母线的装配，规定的四角装有吊环，用于起吊和装运。
8、柜体的防护等级为IP40。
六、订货须知
用户订货时应提供下列资料：
1、用户需提供开关柜的一次系统图、进出线方式及辅助电路控制方式。
2、用户需提供开关柜的排列图和配电室平面布置图。
3、用户需提供开关柜柜体的表面颜色。
4、其它特殊要求。
